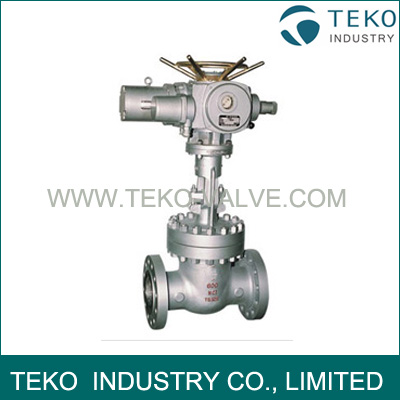

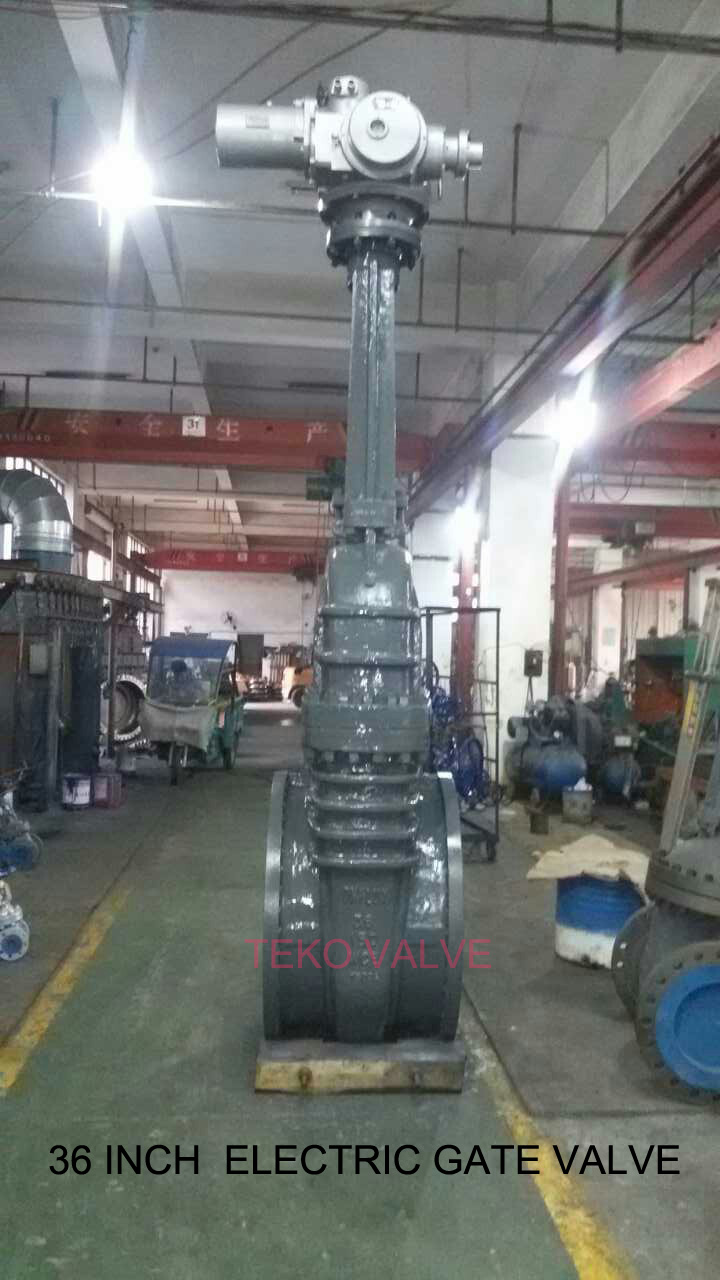

Electric Actuated Flanged End Gate Valve
Electric Actuated Flanged End Gate Valve
- Availability: In Stock
- Product Model: Z941W
$0.00
Ex Tax: $0.00
Electric Actuated Flanged End Gate Valve, Electric Weld End Gate Valve
Specifications:
Material: WCB, LCB, CF8 304, CF8M 316, CF3 304L, CF3M 316L, WC1, WC6, WC9, CN7M, Monel
Size rating: NPS 1/2"~40"
Working Pressure: Class 150LB~1500LB
Power: Electric
Manufacture Standard: API 600, API 6D
Face to Face Standard: ANSIB16.10
Flange end Standard: ANSI B16.5, ANSI B16.47
BW End As Per: ANSI B16.25
SW End As Per: ANSI B16.11
Test Standard: API598, API6D
Material List
| No. | Parts Name | Material |
| 1 | Body | ASTM A216 Gr.WCB |
| 2 | Seat Ring | ASTM A105+13Cr |
| 3 | Wedge | ASTM A216 Gr.WCB+13Cr |
| 4 | Stem | ASTM A182 F6a |
| 5 | Gasket | 304SS Jackted Graphite |
| 6 | Stud | ASTM A193 Gr.B7 |
| 7 | Nut | ASTM A194 Gr.2H |
| 8 | Bonnet | ASTM A216 Gr.WCB |
| 9 | Back Seat | ASTM A 276 410 |
| 10 | Packing | Graphite |
| 11 | Pin | C.S. |
| 12 | Gland Bolt | ASTM A 193 Gr.B7 |
| 13 | Gland Nut | ASTM A194 Gr.2H |
| 14 | Bushing | ASTM A276 410 |
| 15 | Gland | ASTm A 216 Gr.WCB |
| 16 | Stem Nut | Aluminum Bronze |
| 17 | Bushing | C.S. |
| 18 | Handwheel | Malleable Iron |
| 19 | H.W. Lock Nut | C.S. |
| 20 | Lubricator | Assembly |
Image:
